品名：斜風井防爆門

一、產品簡介：

斜風井防爆門主要用于礦山斜井井口，當井下發生爆炸時，沖擊波將該防爆門向外沖開，起到釋放并緩解風井沖擊波的作用。斜風井防爆門是礦井通風系統的重要組成部分之一。

二、結構特點：

斜風井防爆門由門框、門扇和反風裝置等部件組成。門體采用兩扇門扇，兩件門框組合而成，鉸鏈位于門框中間，開啟時采用兩門扇向中間開啟。

（1） 門框分對稱件，每件為角鋼組焊框架構件。

（2） 門扇為鋼板、井字形分布角鋼等組焊而成。

（3） 反風裝置采用鋼管插栓。焊接鋼管在反風時使用，正常工作時不用，要妥善保管。

（4） 密封方式采用83橡膠板密封。

三、技術參數：

 （1）型號及其含義

     M —風門裝置     FB —防爆

 （2）環境條件

    ① 可用在含有I類爆炸性氣體混合物中

    ② 溫度：-2℃-- +40℃

    ③ 相對濕度＜96%

    ④ 氣壓：80-110kpa

    ⑤ 海拔高度不超過2000m

 （3）主要技術參數

   ① 門扇開啟角度：90度；

   ② 門扇開啟形式：手動同向向門中軸線開啟；

   ③ 門尺寸：根據巷道截面而定。

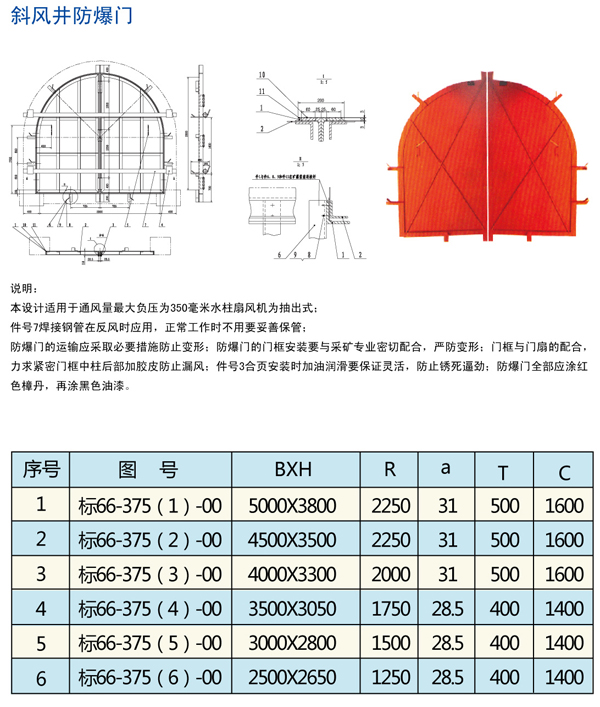

四、規格型號：

五、執行標準：

（1） 斜風井防爆門產品質量標準和檢測標準嚴格執行Q/WMS-3015-2006；

（2） 本設計適用于通風最大負壓為350毫米水柱，風機為抽出式；

六、斜風井井筒布置規定：

（1）斜風井井筒傾斜角應根據煤層賦存條件、開拓布置、地形地質等因素確定，一般取角度為20-35.
（2）斜風井的服務年限較長時，宜采用拱形斷面：服務年限較短時，可采用梯形斷面，井筒凈斷面應

         根據前后期所通過的風量和允許的風速確定。
（3）斜風井設計的最高風速：無提升設備又不作安全出口時，不宜超過12m/s;無提升設備但兼作安全

         出口時，不宜超過8m/s.
  (4) 斜風井井筒內應設置水溝：當兼作安全出口時，還必須設置人行臺階、扶手和梯道。
